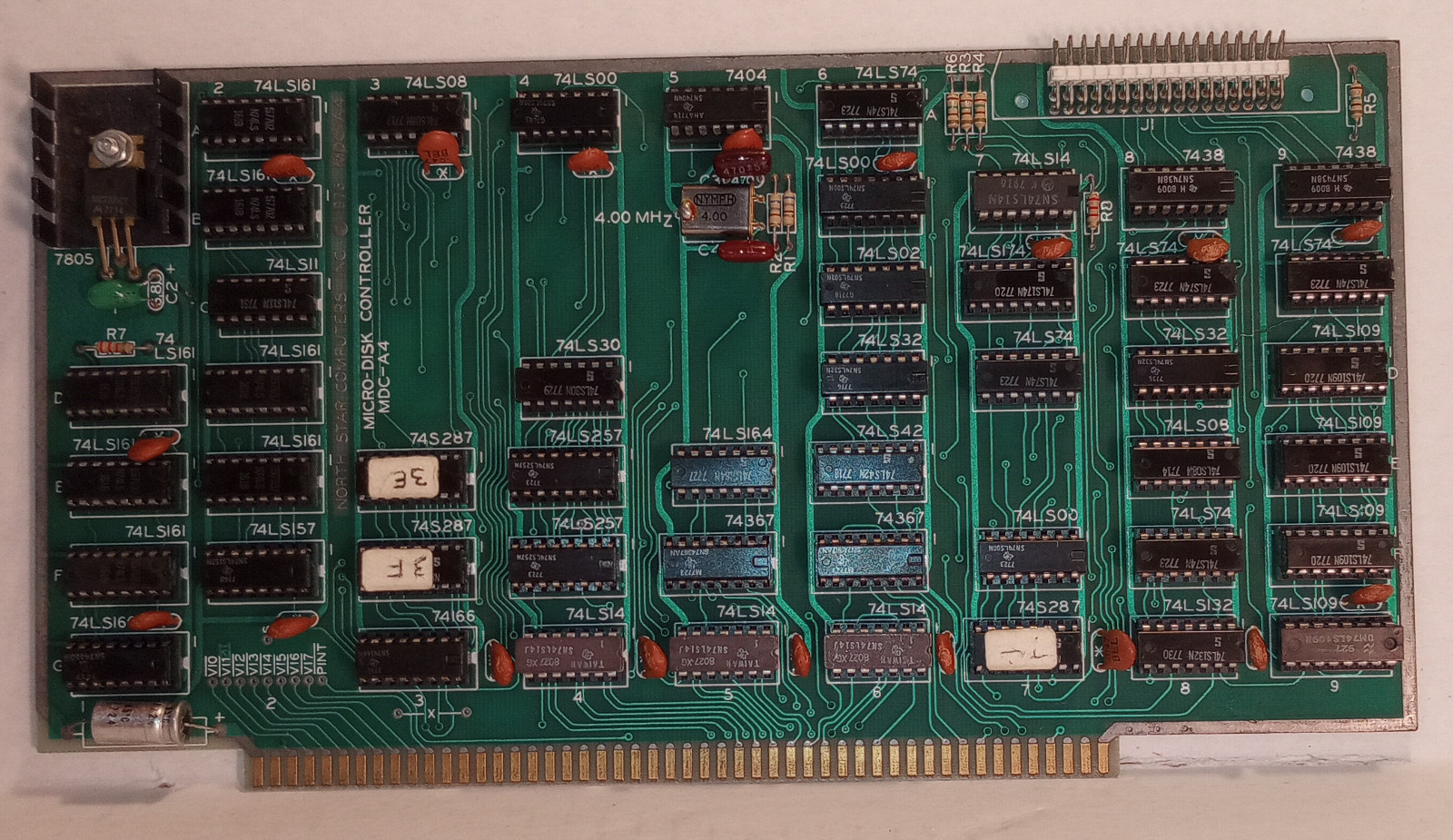

North Star Micro Disk Controller MDC-A4board (S-100)

Board is being offered for sale inAS-IS and AS-Pictured condition. Non-working.

Board marking is “3E 3F”

I plugged this board intomy S-100 test system, System booted up normally.

7805Regulator reads +5.09V

Good4 MHz clock at IC5 (7404) pin 4.

Coderead out of onboard PROM:

E800 31 14 21 06 0A C5 3E 59 32 00 20 32 03 20 01 01

E810 00 79 16 04 59 21 00 20 CD 1E E9 C3 98 E9 F5 E5

E820 D5 C5 06 EB CD E0 E9 21 FF 34 09 7E EE 59 E5 CC

E830 64 E9 E1 F1 CD 64 E9 C1 CD CE E9 3A 30 EB E6 0F

E840 B8 C2 38 E9 E1 0D FA 0A 20 C2 07 20 06 8C 11 50

E850 EB 0E 00 3A 10 EB E6 04 C2 AE E9 05 C2 53 E9 3E

E860 01 C3 AB E9 57 96 72 C8 21 1D EB 4F F2 7B E9 2F

E870 3C 4F 3A 10 EB E6 01 C0 21 1C EB 7E 3A 09 EB E3

E880 E3 3A 08 EB 16 02 CD D0 E9 3A 10 EB E6 01 CA 93

E890 E9 0E 01 0D C2 7C E9 C9 C1 CA 04 20 05 C2 05 E9

E8A0 C3 A0 E9 00 00 00 00 00 00 00 00 C1 B7 C9 41 1A

E8B0 77 A8 07 47 23 0D C2 AF E9 1A A8 CA C4 E9 78 3E

E8C0 02 C3 AB E9 F1 3D C8 F5 CD CE E9 C3 4C E9 16 01

E8D0 3A 14 EB 3A 90 EB E6 80 CA D3 E9 15 C8 C3 D0 E9

E8E0 3A 90 EB E6 10 C2 F0 E9 16 32 CD D0 E9 C3 F5 E9

E8F0 3A 03 20 B9 C8 0A 79 32 03 20 16 0D C3 D0 E9 00

Correction,the earlier statement:

“PROMContents match published files NSBOOT.BIN, NSBOOT.HEX”

isincorrect.
